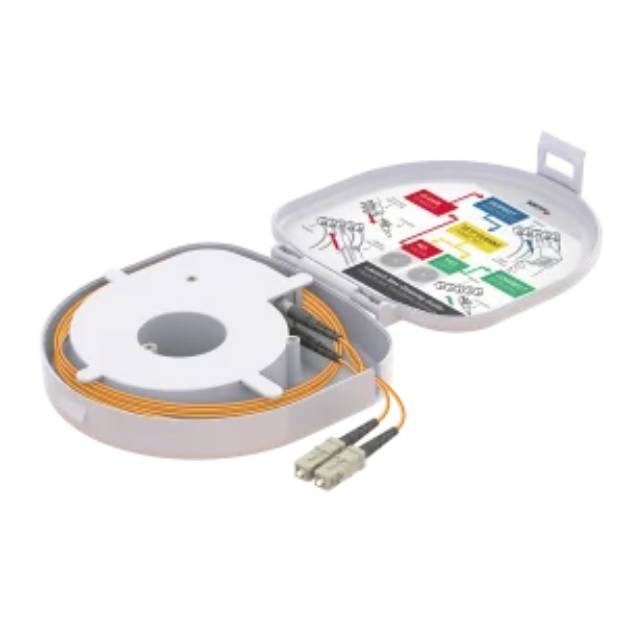

Launch Box Doğrudan Tip OM2 SCSC 150m

Launch Box Doğrudan Tip OM2 SCSC 150m

Kısa Mesafe Multimode Ölçümlerde Başlangıcı Açan Çözüm: SAMM Doğrudan Tip Launch Box (OM2, SC/UPC–SC/UPC, 150 m)

• Multimode OTDR testlerinde ilk konektör/ilk olay bölgesindeki dead zone etkisini azaltmaya yardımcı launch box
• Fiber tipi: Multi Mode OM2 (G651.OM2); kampüs ve bina içi kısa hat senaryolarına uygun yapı
• Konektörler: SC/UPC – SC/UPC; SC arayüzlü bağlantılarda pratik kullanım
• Uzunluk: 150 metre; başlangıç olaylarının daha okunur hale gelmesini destekler
• Doğrudan tip bağlantı ile hızlı kurulum, daha az adaptör ve daha düzenli test akışı
• Taşınabilir gövde; devreye alma, bakım ve kabul testlerinde ölçüm standardı sağlar
• Paket içeriği: launch box + bağlantı kabloları (set içeriğine göre)

Multimode hatlarda OTDR ile ölçüm alırken en sık yaşanan problem, olayların birbirine çok yakın olmasıdır. Patch panel çıkışı, ilk konektör, ilk ek… hepsi birkaç metrede üst üste gelir ve OTDR’ın başlangıçtaki ölü bölge etkisi bu olayları net okumayı zorlaştırır. Launch box bu yüzden kullanılır: OTDR ile ölçülecek hat arasına kontrollü bir “mesafe tamponu” koyar, başlangıç olaylarını daha okunur bir bölgeye taşır. SAMM doğrudan tip OM2 launch box (150 m), özellikle bina içi/kampüs gibi kısa mesafe multimode hatlarda bu okunabilirliği artırmak için tasarlanmış pratik bir çözümdür.

150 metre uzunluk, multimode senaryolarda yönetilebilir ve işlevsel bir dengedir. Çok kısa launch kablo, ölü bölgeyi yeterince açmayabilir; çok uzun launch kablo ise kısa hatlarda gereksiz hacim yaratır ve kablo yönetimini zorlaştırır. 150 m, başlangıçtaki olayları OTDR izinin daha stabil olduğu bir alana taşıyarak ilk konektör kaybı ve refleksiyon davranışını daha net değerlendirmenize yardımcı olur. Sahada bunun karşılığı nettir: rapor daha temiz çıkar, yorum daha güvenli olur.

Fiber tipi olarak OM2 (G651.OM2) seçimi, multimode ölçümde “aynı sınıf fiberle ölçüm” disiplinini korumaya yardımcı olur. OM2; eski/klasik bina içi omurga hatlarında ve kampüs bağlantılarında yaygın görülebilen bir sınıftır. Launch kablonun OM2 olması, ölçümün tutarlılığını destekler ve farklı fiber sınıflarını karıştırmaktan doğabilecek gereksiz sapmaları azaltmaya yardımcı olur. Multimode ölçümlerde küçük sapmaların bile rapora “kayıp yüksek” diye yansıması mümkündür; bu yüzden uyumluluk önemlidir.

Konektörlerin SC/UPC–SC/UPC olması, SC arayüzün bulunduğu sahalarda pratiklik sağlar. UPC yüzeylerde temizlik disiplini kritik bir konu: kirli bir konektör, multimode hatlarda kaybı bir anda yükseltip olayları olduğundan kötü gösterebilir. Launch box kullanırken en iyi alışkanlık basittir: ölçümden önce her iki ucu temizle, sonra bağla, sonra ölç. Bu rutin uygulanmadığında en pahalı cihaz bile “yanlış alarm” üretir.

“Doğrudan tip” tasarım, sahada kurulumu hızlandırır ve adaptör/ara bağlantı sayısını azaltır. Bağlantı sayısı azaldıkça ek kayıp kaynakları düşer, kullanıcı hatası azalır, ölçüm daha tekrarlanabilir hale gelir. Çok sayıda hattın ölçüldüğü projelerde bu pratiklik, gün sonunda ciddi zaman kazancı olarak geri döner. Taşınabilir yapı da launch box’ı ölçüm setinin standart bir parçası haline getirir; kabul testinde de, bakımda da aynı düzenle kullanılır.

Kullanım alanları:

• Bina içi ve kampüs OM2 multimode hatlarda OTDR ölçümü ve kabul testleri
• Patch panel/ODF başlangıcındaki olayların daha net okunması
• Kısa mesafeli multimode omurga bağlantılarında kalite/arıza analizi
• Bakım sonrası ölçümlerde başlangıç kaybının karşılaştırmalı kontrolü

SAMM doğrudan tip OM2 OTDR launch box (SC/UPC–SC/UPC, 150 m), multimode ölçümlerde başlangıç olaylarını daha okunur hale getirerek daha doğru yorum ve raporlamaya yardımcı olur. Proje ihtiyacına göre farklı konnektör ve uzunluk seçenekleriyle birlikte, Sector Fiber tedarik alternatifleri kapsamında değerlendirilebilir.
